Les fonctions de topologie LAN reposent sur les données LLDP fournies par les switchs.

Vous pouvez le vérifier directement sur le switch si LLDP est activé :

core-sw1# show lldp
  % LLDP is not enabled

# you can enable it like this
core-sw1# configure terminal
 Enter configuration commands, one per line.  End with CNTL/Z.
core-sw1(config)#lldp run

# check LLDP again
core-sw1# show lldp
 Global LLDP Information:
    Status: ACTIVE
    LLDP advertisements are sent every 30 seconds
    LLDP hold time advertised is 120 seconds
    LLDP interface reinitialisation delay is 2 seconds

Ou tester les valeurs LLDP via SNMP depuis n’importe quel hôte :

snmpwalk -v2c -c public <YOUR_DEVICE> 1.0.8802.1.1.2

Remplacez la communauté public par celle qui convient à votre environnement. Les données LLDP s’affichent-elles ?

CDP enrichit la topologie déjà collectée via LLDP avec des détails spécifiques à Cisco qui ne figurent pas dans la MIB LLDP standard.

Configuration du switch :
Vérifier l’état de CDP (directement sur le switch)

Switch# show cdp
Switch# show cdp neighbors

Vérification en CLI via les commandes snmp

snmpget -v2c -c   1.3.6.1.4.1.9.9.23.1.3.1.0

Résultat :

• INTEGER : 1 → CDP est activé
• INTEGER : 2 → CDP est désactivé

Activation globale (switch entier)

Switch# configure terminal
Switch(config)# cdp run

XorMon présente la topologie LAN des switchs interconnectés (via LLDP et CDP) ainsi que des équipements rattachés à chaque switch (via MAC).

Le fonctionnement se fait selon 2 modes (tous deux en L2) :

1. Switch - Switch : via les protocoles LLDP et CDP.

2. Switch - Hôte :
   • À partir des adresses MAC
   • À partir des adresses MAC via Cisco ACI (disponible prochainement)

Vidéo

Exemples

LLDP/CDP :

Table LLDP/CDP :

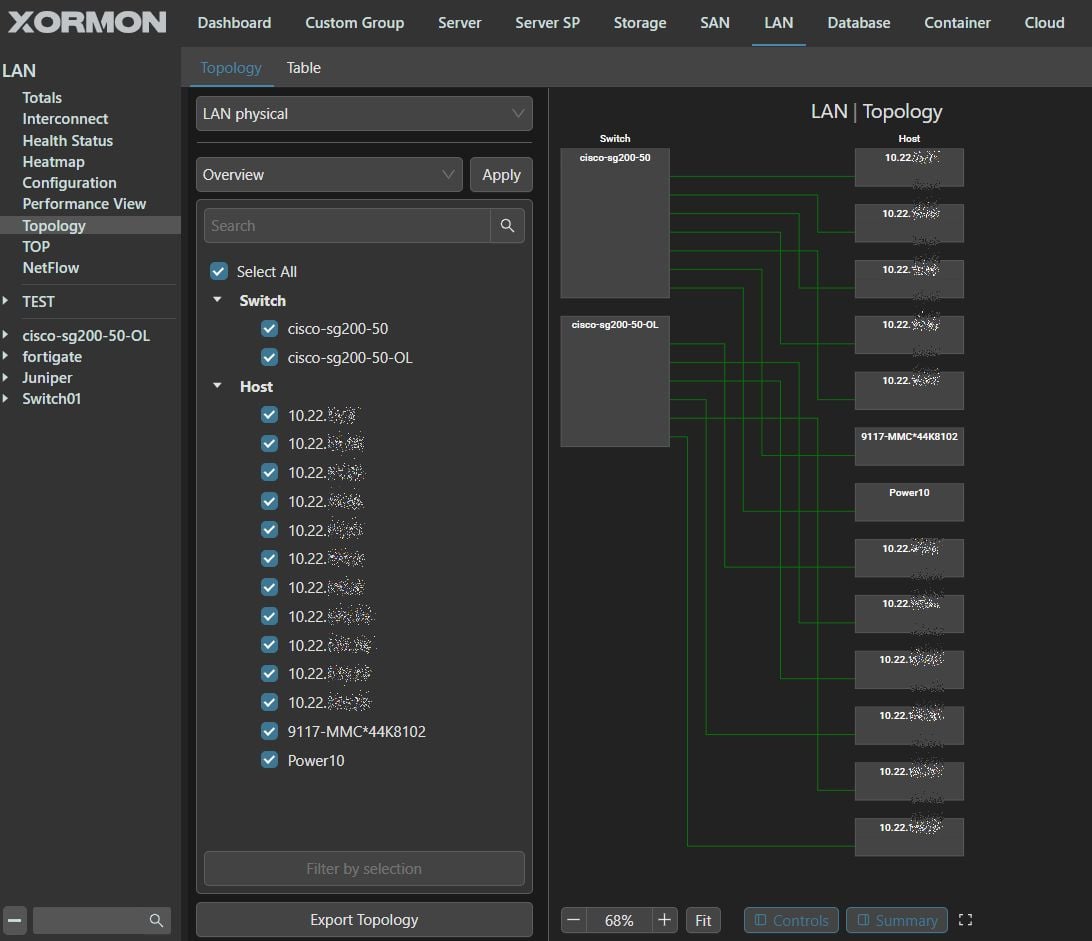

MAC :
